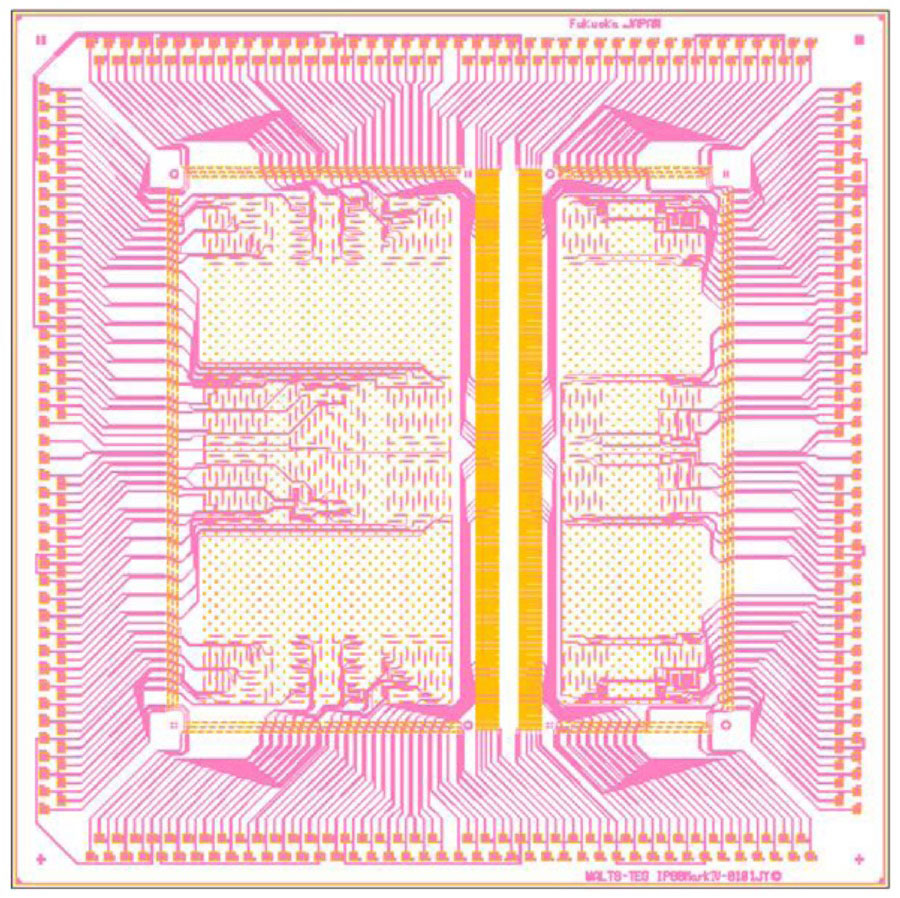

Practical Components IP80 MarkIV-0101JY advanced test wafer

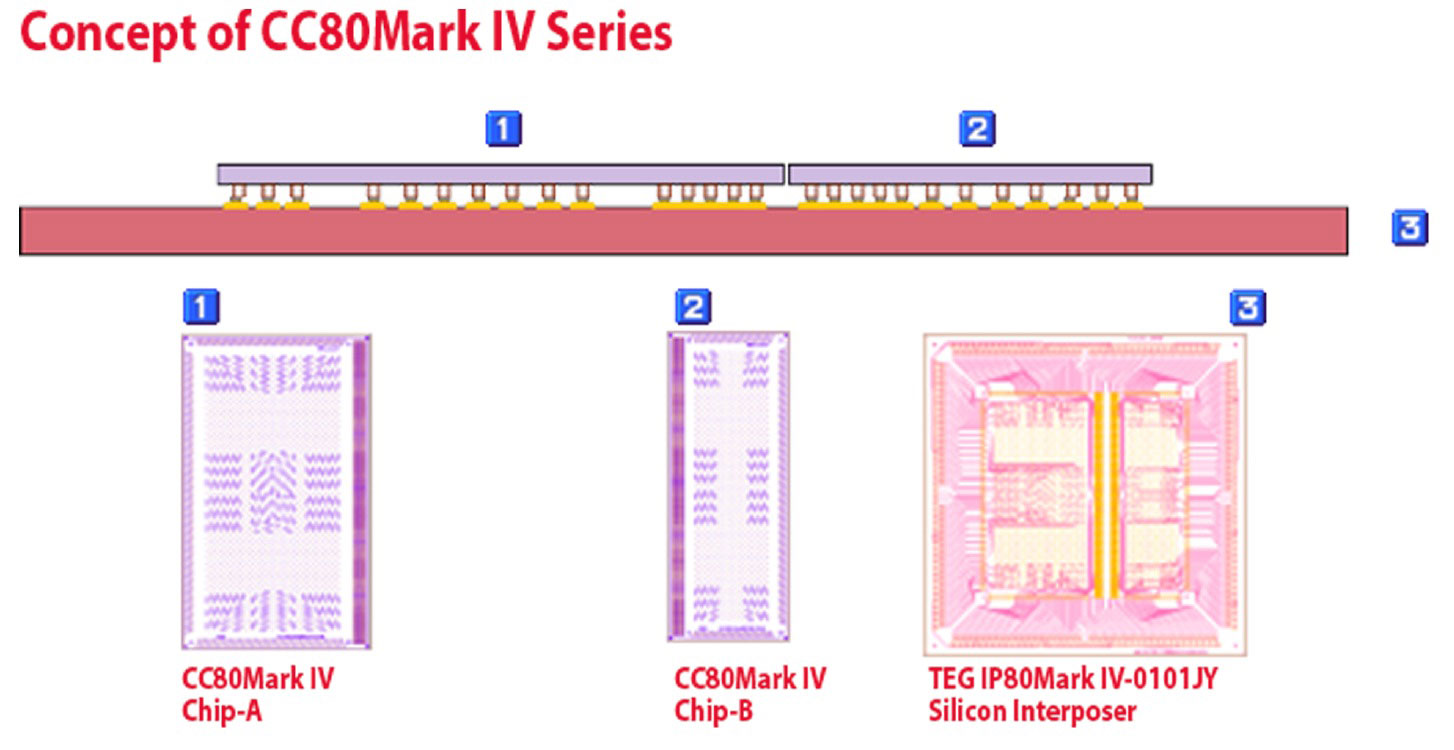

Silicon Interposer [for CC80MarkIV-0101JY (A/B)]



Chip Structure

  • Base Layer : P-TEOS
  • Metal Layer : TiN / AI-0.5%Cu
  • Passivation Layer : HDP / P-SiN

*TEOS : Tetraethoxysilane
*HDP : High Density Plasma



Specifications
Wafer Size 8 inch
Wafer Thickness 725±25μm
Chip Size 15.0mm x 15.0mm

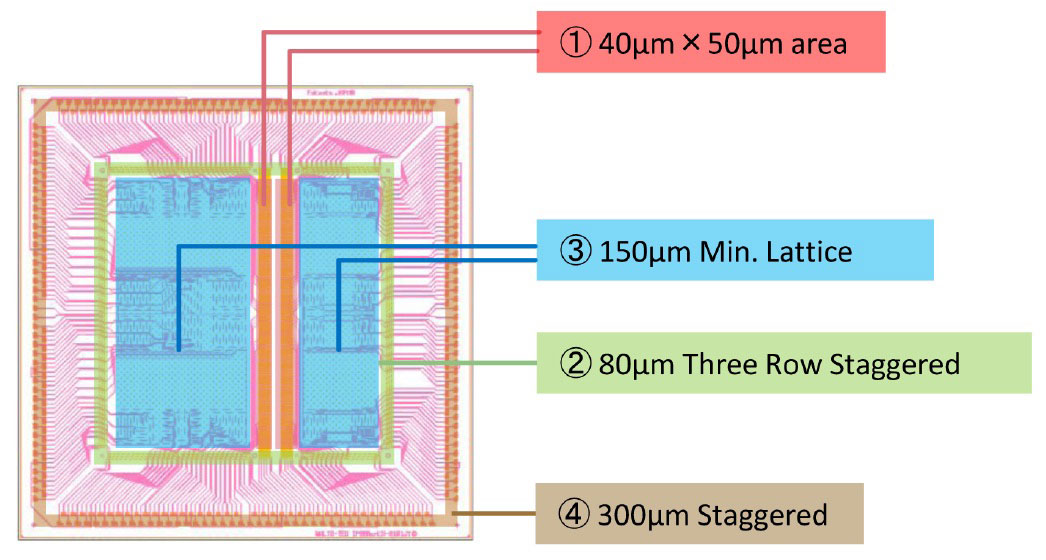

Pad Pitch

1. 40μm [10Row] x 50μm[192Row] x 2(Peripheral)
2. 80μm staggered[3Row] (center core)
3. 150μm Min. Lattice
4. 300μm (Staggered)

Function Daisy Chian
Electrode Electroless Ni/Au plating
Pad Size 1. 32μm
2. 32μm
3. 32μm
4. 150μm
Passivation Opening

1. 26μm
2. 26μm
3. 26μm
4. 140μm

Bump Size 1. 27μm
2. 27μm
3. 27μm
4. 141μm
Number of Bump/Pad 1. 3840 bumps / 3840 pads
2. 1172 bumps / 1172 pads
3. 2721 bumps / 2721 pads
4. 328 bumps / 328 pads
Scribe Width 120μm
Number of Chip 97 chips/wafer
